パワーポイントで使える無料、商用利用OKの論理回路記号作成用素材です。

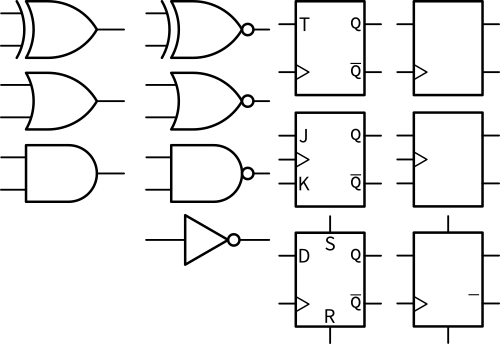

論理回路記号のパワーポイント素材

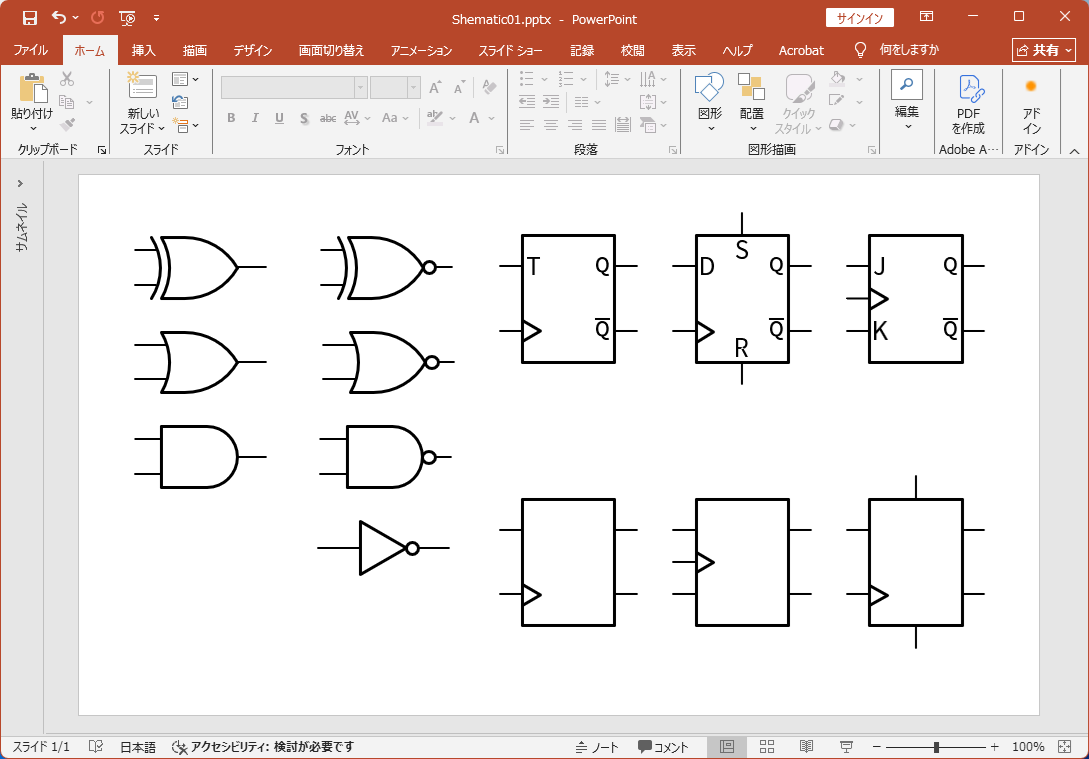

本イラストは、オートシェイプで作成しているため、パワーポイントで自由に編集できます。オートシェイプで作成しているため、拡大・縮小しても画質が劣化しません。このデータを使えば、パワーポイント１つで論理回路図を作成することができます。
レポートや授業のために回路図を作成する必要があるけど、本格的なCADを入れるまでもない。でも、できるだけきれいに回路図をきれいに作成したいという人が多いかと思い、この素材を作成しました。フリップフロップは亜種があるようなので、ブランク版も作成しました。こちらもオートシェイプで作成されているため、用途に応じて適当に編集してご利用ください。
特長
- 商用利用OK（無料でご利用いただけます）
- PowerPoint１つで回路図をきれいに作成可能
- 高解像度でpdf出力や印刷時の拡大縮小にも対応
こういうところに使える
- 学校の講義、ゼミ、レポートに挿入する回路図として
- 学術向け論文や資料
使い方
パワーポイントで回路図を作成すると、線の位置が微妙にずれてしまうことがあります。そのような位置ずれを回避し、可能な限り線をきれいに引くために本データではとある工夫をしています。
簡単にきれいな図を作成できるように本データは、線幅を1.5pxに統一し、記号の大きさ・接続点・端子の位置を全て0.5mm間隔になるように作成しています。パワーポイントのグリッドを0.5mm間隔にすることできれいに線をつなぐことができるようになるので、そのような設定のもとで使うことをお勧めします。
具体的な設定の手順は、下記ページにて説明しています。
